体育场专业扩声系统解决方案(400米标准跑道体育场)

运动场音响系统需求:

1.运动场为户外空间,面积较大,观众人数众多,重点考虑扬声器的声场声压的均匀度和远距离声音的清晰度。

2.音响设备需提供足够话筒、背景音乐接入口,满足举办领导发言、演讲、小型报告会议、大型演出等活动的扩声需要。

3.音响系统设备需提供音量调节、音色美化、效果增强、声场处理等多种选项,方便调音人员根据各种活动类型作调试。

4.配合不同运动场主席台(看台),安装扬声器,满足户外扩声射程远,声压覆盖均匀,晰度高,避免产生回声的要求。


运动场音响系统环境配套:

1.运动场需单独设立音控室,音控室可设置于运动场看台一层设备间。

2.运动场为开放式户外空间,要考虑扬声器防水、防潮、防损等问题。

3.所有管线根据需要重新布设,注意保护隐蔽。

4.运动场已建立的广播扬声器,校园广播和运动场音响系统可相互连接。

运动场音响系统设计方向:

根据运动场户外空间特性及使用功能的定位,建议采用集中扩声,使用线阵式音箱,分组多个叠加方式布置,分4组安装于主席台(看台),面向场内扩声。这样可以保证场内射程足够,满足前场到后场皆有均匀稳定的声压级覆盖。场地周边无需布置补声音箱,好处为所有声音均为直达声,避免主音箱与补声音箱因距离较远声音不同步产生的回声。


系统清单:

发言设备

GM-126W

演唱无线话筒(手持)

3

按发言人数配置

GM-126W

演唱无线话筒(头戴)

3

按发言人数配置

GM-104W

无线会议麦克风

1

按发言人数配置


调音台

GA-5124

24路调音台

1


音频处理设备

GA-3015B

自动反馈抑制器

2


GA-3048

48出数字音频处理器

1


GM-122E

无线话筒天线增益系统

2


功放

GA-5162

大功率功放

6


GA-5172

高效率功放

1


音箱

GSA-208FTH

8寸线阵音箱

12


GSA-118STH

18寸线阵超低音箱

4


供电设备

GA-3011B

8路电源时序器

2


附件、配件


防震航空机柜

1



系统设计简介:

无线话筒:

为方便户外使用,避免布线,所有话筒均为无线话筒。演唱发言使用一拖二无线话筒,可根据发言需要选择手持式、头戴式、领夹式话筒。话筒为专业级演唱动圈话筒,高档外形,类肤质感,提供高保真音色。坐席发言使用一拖四鹅颈话筒,话筒即开即用,可灵活增减开会发言人数。


信号增益:

为保障运动场内使用无线话筒接收无死角,需配套信号增益系统。该系统由一台管理主机与2支户外天线组成。可同时接入4台无线话筒主机,统一供电,统一接入信号并交由户外增益天线做放大处理。完全满足大型户外会场内主持发言、观众发言等无线移动发言需求。

自动反馈抑制器:

因演出与会议需使用不同类型的话筒,由于话筒数量较多,不同话筒拾音唛头,使用距离,角度等不同,啸叫频率会不断变化。单台反馈抑制器无法处理,需使用2台自动反馈抑制器,好处是会分路针对性自动检测追不同类型话筒踪啸叫频率点,作实时抑制,消除啸叫声。

演出调音台:

调音台又称音响控制台,是整个音响系统的总控与接入界面。分为三大部分:输入部分、调节处理部分、输出部分。输入部分:会议调音台提供多路话筒、背景音乐接口,满足会议演出多人发言,多媒体播放需求。

调节处理部分:调音台可将多路输入信号独立操控,进行音量调节,音质修饰美化加工,增加混响效果。

输出部分:会议调音台可将各路话筒输入信号进行编组,分别进入2台反馈抑制器做处理。

数字音频处理器:

不同种类音箱需要不同的信号进入。数字音频处理器是一种数字化的音频信号处理设备。全图形化软件界面,支持实时调试,音响调试人员可直观操控调试,根据现场环境更改参数。为不同类型音箱分配高频、低频信号,独立处理。可改善音质、消除噪声、防止失真、消除回声等。

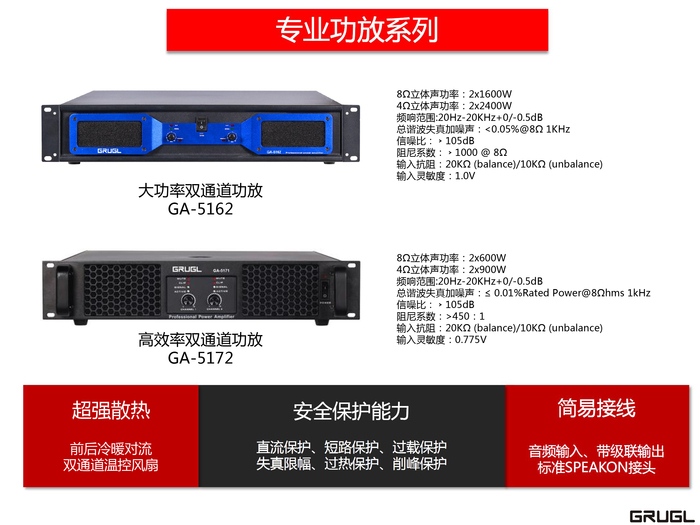

大功率专业功放:

功放的作用是把音频信号转换、放大为电信号驱动音箱发声。户外运动场配置一定数量线阵音箱,为保证所有音箱能安全正常工作,提供足够音量覆盖,功放需与音箱选型匹配,提供足够功率、安全保护、良好散热,音箱才能良好工作发声。

充足功率:设计专门用于大型扩音,提供充足功率,功放功率为音箱的1.5倍,余量充足。

安全保护:提供多种安全保障:直流保护、短路保护、过载保护、失真限幅、过热保护、削峰保护等,避免冲坏音箱,造成设备损坏。

良好散热:功放作为功率放大设备难免产生热量,专业功放采用前后散热孔冷暖对流,配合2个温控风扇辅助,保障功放运行稳定。

线阵音箱:

整个运动场扩声主要以大型报告、演出、各类庆典活动位主,总体面积在26000平米左右,为了声场均匀,采取集中扩声。主音箱采用双8寸(600W单只)全频线阵音箱做为主扩声音箱。考虑到演出活动的低频不足,配置了18寸超低频线阵。


线阵音箱特性:

声压级大、覆盖均匀、扩散均匀、指向性强、远近场音量区别小。

线阵音箱声压级足够大,非常适用于大型空间扩声。采取集中式扩声,声音从主席台出发,指向性好,能直接对准场内观众,观众听到皆从同一方向传来的直达声,避免了回声产生。由于多个线阵音箱叠加效应,射程远,前场与后场的观众听到的音量非常接近,避免了前场感到声音过大,后场听不到的尴尬。

线阵音箱安装:

全频线阵音箱与超低线阵音箱采用4+1叠加方式为一组,共4组平均分布。安装时可根据环境,吊挂于主席台(看台)顶或落地放置于主席台前

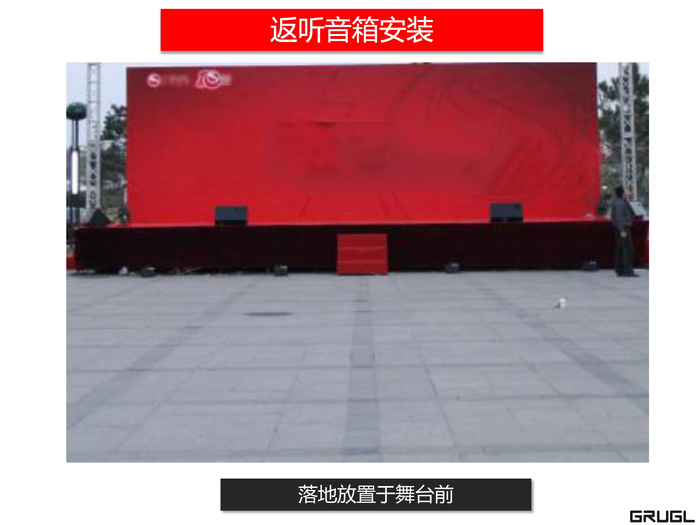

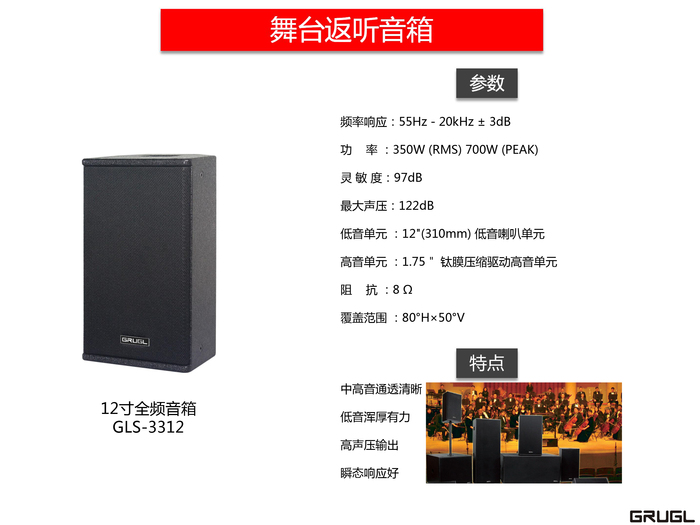

返听音箱:

进行会议报告或举行大型活动时一般会搭建临时舞台,设计时考虑到舞台上发言人员或演唱人员方便听到自己说话的声音,所以选用了2只12寸全频音箱落地横放于舞台前做为返送用。返听音箱采用12寸低音单元+1.75高音单元2分频处理。运用高精度的分频系统确保语音清晰、饱满、声场饱满、人声突出。


电源时序器:

音响系统设备种类多,功耗各不相同,启动顺序有讲究。电源时序器是一种安全通电断电保护装置,统一管理和控制各类音响设备,避免人为失误操作,为设备提供平稳供电。

统一控制,顺序开闭:电源时序器能够按照由前级设备到后级设备逐个顺序启动电源,关闭供电电源时则由后级到前级的顺序关闭各类用电设备,设备管理员告别繁琐开关机操作,通过时序器总开关即可完成开机关机。

延时加电,避免冲击:各台设备通电断电分别延时间隔1秒,可减低设备在开关瞬间对供电电网的冲击,也避免了设备同时开机产生瞬间电流对设备的冲击,确保了整个用电系统的稳定。

选配件:

各种话筒支架、音箱支架、机柜
